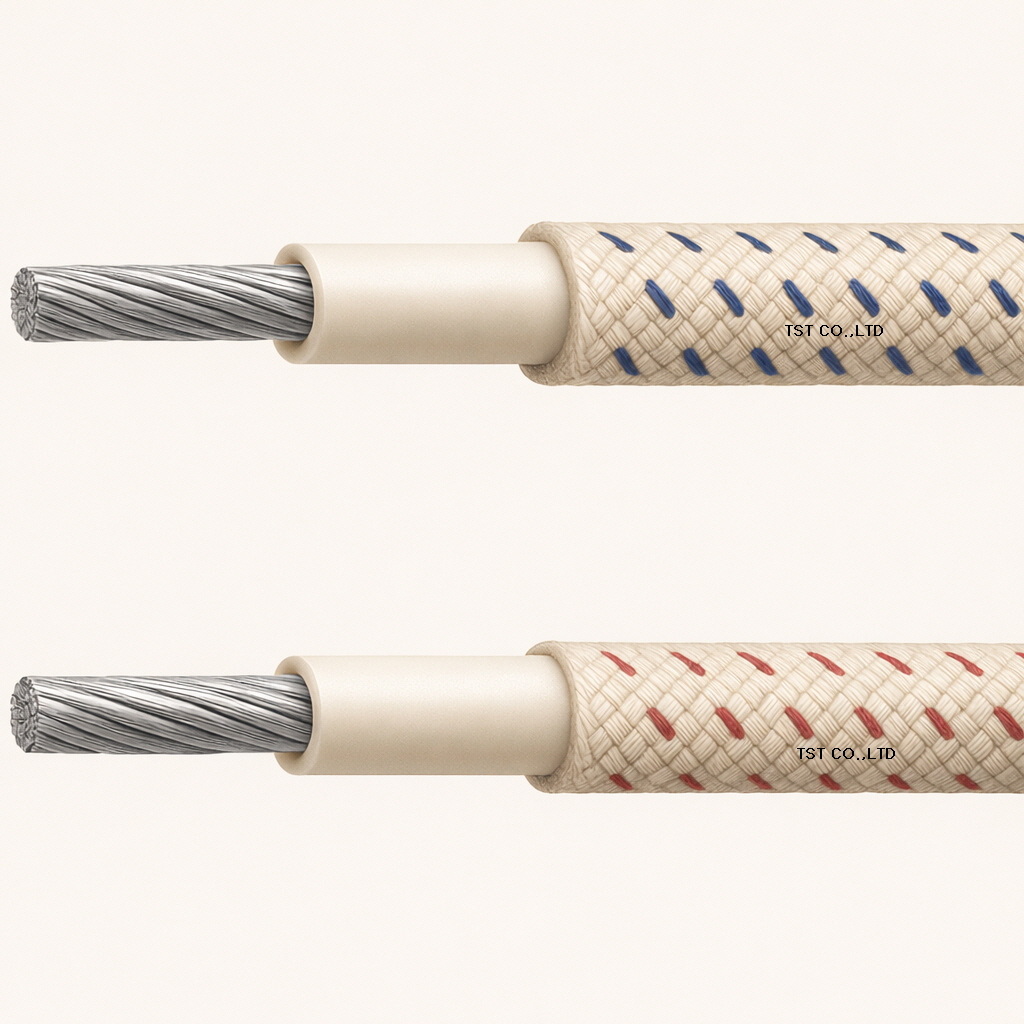

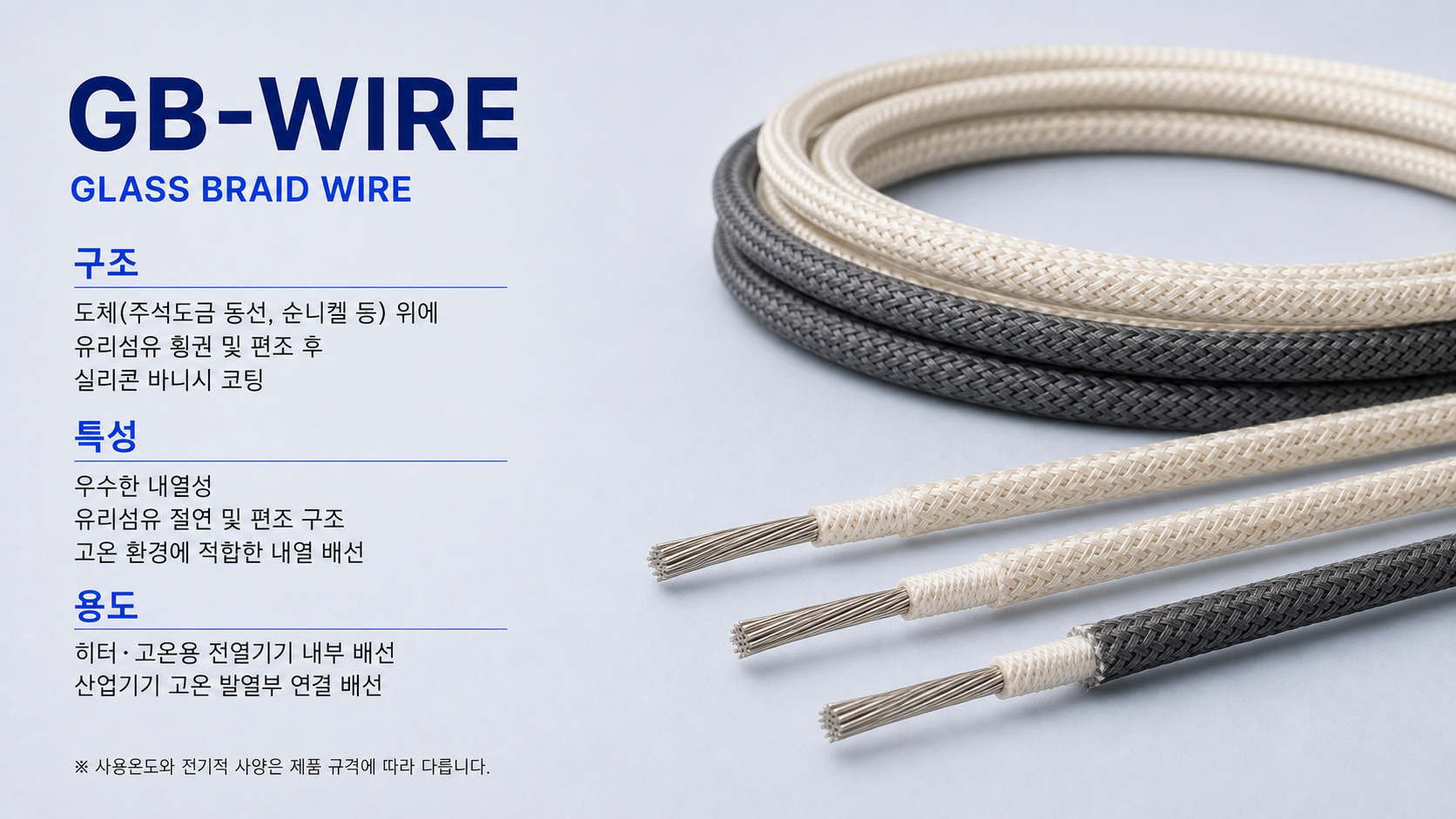

 구조도체(주석도금, 순니켈)위에 GLASS 섬유로 2중 절연(횡권)과 편조 작업을 한 후에 실리콘 바니쉬로 코팅 처리를 한 제품
특성 내열성이 매우 우수함. 유리섬유의 절연 및 마감 구조로 인한 기계적 강도가 뛰어남. 실리콘 및 TEFLON 전선보다 초고온에서 사용이 가능함.(200~400℃)
용도 히타 및 고온용 전열기기이 내부 배선용. 각종 산업기기의 고온 발열부 연결 배선용
⭕Structure
| No. |
CONSTRUCTION |
MATERIAL |
| GB-200 |
GB-300 |
GB-400 |
| 1 |
Conductor |
Tinned Copper
wire |
Pure
Nickel wire |
Pure Nickel wire |
| 2 |
Insulation |
Glass-Fiber Braiding |
| 3 |
Sheath |
Glass-Fiber Braiding |
| 4 |
Color |
White/Black |
White/Red |
Natural |
| 5 |
Option |
Tinned Copper Shield or Stainless Shield |
제품규격 1) GB-200, GB-300
| 도체(CONDUCTOR) |
횡권두께
(mm) |
편조두께
(mm) |
완성외경
(mm) |
| 단면적(SQ) |
소선경/소선수 |
외경(mm) |
| 0.50 |
0.18/20 |
0.93 |
0.2 |
0.2 |
1.70
± 0.20 |
| 0.75 |
0.18/30 |
1.14 |
0.3 |
0.25 |
2.20 ± 0.20 |
| 1.25 |
0.18/50 |
1.47 |
0.35 |
0.3 |
2.70 ± 0.20 |
| 2.00 |
0.26/37 |
1.83 |
0.35 |
0.3 |
3.00 ± 0.20 |
| 3.50 |
0.32/43 |
2.70 |
0.4 |
0.25 |
3.70 ± 0.30 |
| 5.50 |
0.32/68 |
3.35 |
0.4 |
0.25 |
4.30 ± 0.30 |
| 8.00 |
0.32/99 |
4.00 |
0.5 |
0.3 |
5.20 ± 0.30 |
| 14.00 |
0.45/13/7 |
5.30 |
0.7 |
0.4 |
7.20 ± 0.50 |
| 22.00 |
0.45/20/7 |
6.90 |
0.7 |
0.4 |
8.70 ± 0.50 |
| 38.00 |
0.45/34/7 |
9.10 |
0.7 |
0.4 |
10.20 ± 0.50 |
2)GB-400
| 도체(CONDUCTOR) |
횡권두께
(mm) |
편조두께
(mm) |
완성외경
(mm) |
| 단면적(SQ) |
소선경/소선수 |
외경(mm) |
| 0.50 |
0.18/20 |
0.93 |
0.45 |
0.2 |
2.30
± 0.20 |
| 0.75 |
0.18/30 |
1.14 |
0.45 |
0.25 |
2.50 ± 0.20 |
| 1.25 |
0.18/50 |
1.47 |
0.45 |
0.3 |
2.80 ± 0.20 |
| 2.00 |
0.26/37 |
1.83 |
0.6 |
0.3 |
3.10 ± 0.20 |
| 3.50 |
0.32/43 |
2.70 |
0.6 |
0.3 |
3.80 ± 0.30 |
| 5.50 |
0.32/68 |
3.35 |
0.6 |
0.3 |
4.70 ± 0.30 |
| 8.00 |
0.32/99 |
4.00 |
0.6 |
0.3 |
5.40 ± 0.30 |
| 14.00 |
0.45/13/7 |
5.30 |
1.1 |
0.4 |
7.80 ± 0.50 |
| 22.00 |
0.45/20/7 |
6.90 |
1.1 |
0.4 |
9.30 ± 0.50 |
| 38.00 |
0.45/34/7 |
9.10 |
1.1 |
0.4 |
10.80 ± 0.50 |
환경 유해물질 관련 품질보증 본 제품에는 환경 유해 물질로 규제하는 납(Pb), 수은(Hg), 카드뮴(Cd), 6가 크롬(Cr+6), PPB류, PBDE 류 등이 함유되어 있지 않음을 보증합니다. |
