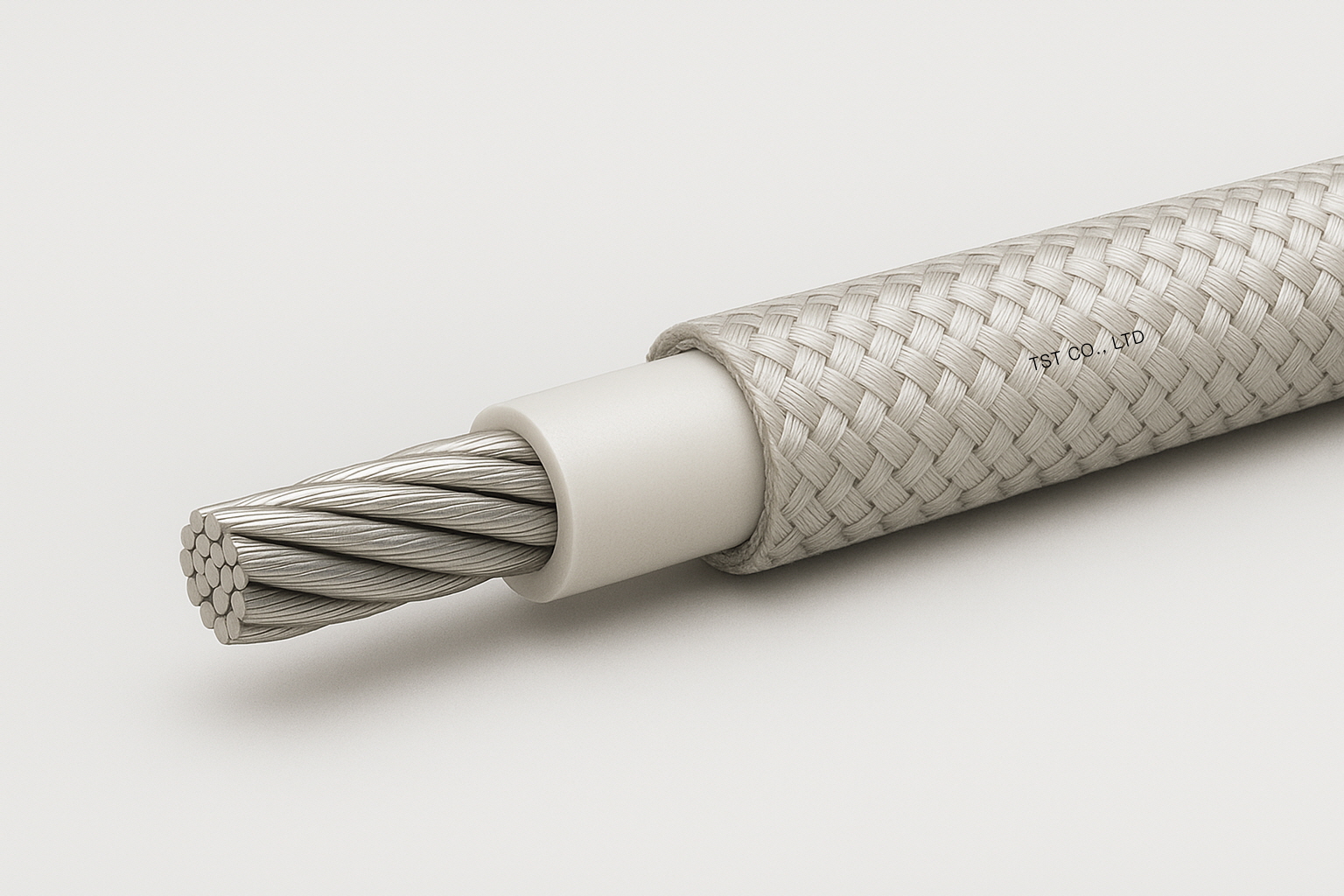

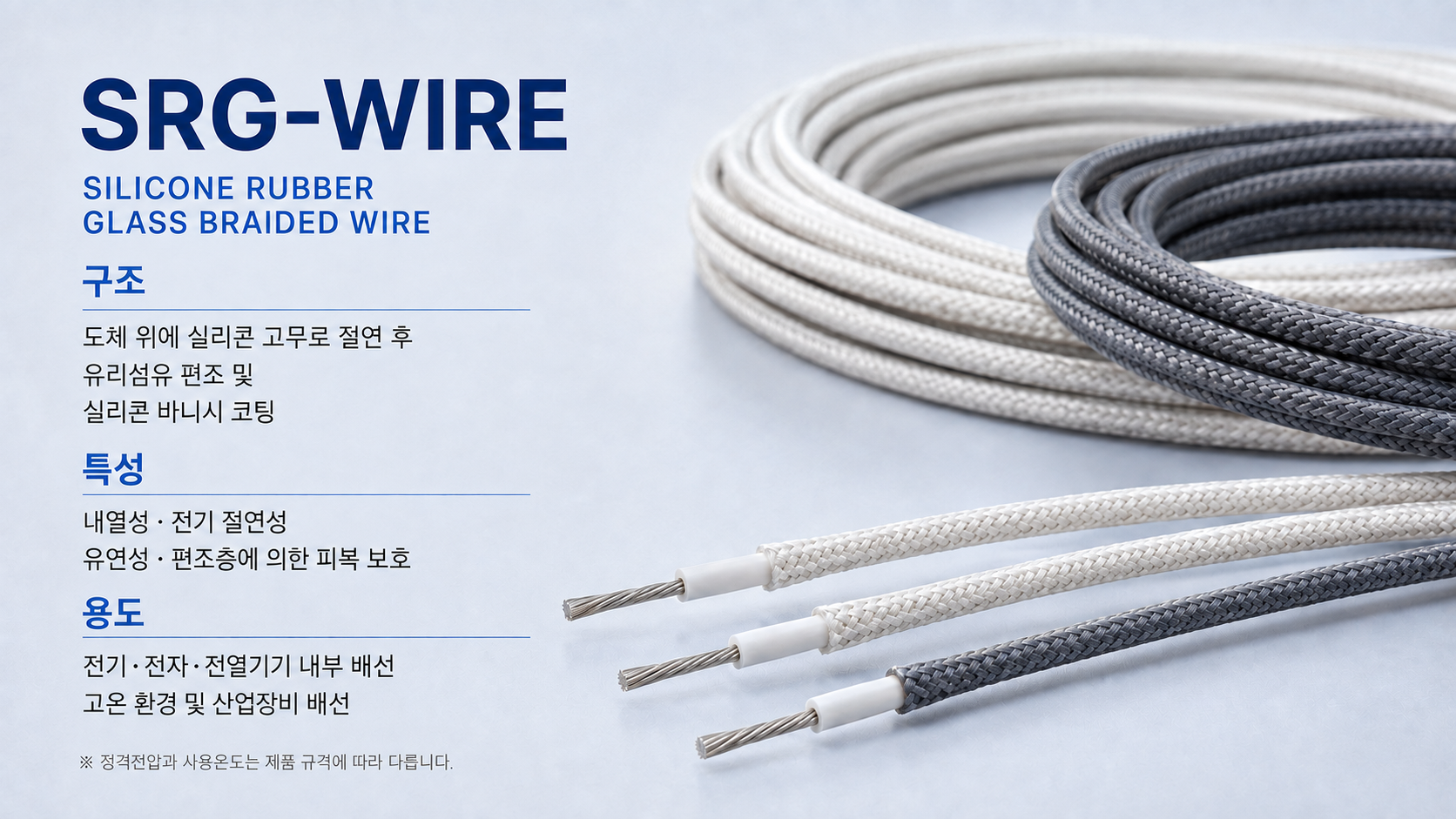

 구조
도체위에 실리콘고무로 절연하고 그 위에 GLASS섬유 편조 및 실리콘 바니쉬 코팅 처리한 제품
특성 우수한 내열성 및 내한성을 가진다. (-60~200℃). 기계적 강도 및 유연성이 뛰어나다
용도 주방기기, 난방기기 및 각종 전열기기의 내부 배선용 다양한 전자제품 및 보일러의 고온 부의의 내부 배선용
제품규격 1) 일반규격 | AWG | 도체(CONDUCTOR) | 절연두께
(mm) | 완성외경
(mm) | | 단면적(SQ) | 소선경/소선수 | 외경(mm) | | #26 | 0.14 | 0.16/7 | 0.48 | 0.22 | 0.92±0.1 | | #24 | 0.22 | 0.203/7 | 0.61 | 0.22 | 1.05±0.1 | | #22 | 0.30 | 0.18/12 | 0.72 | 0.26 | 1.25±0.1 | | 0.08/60 | 0.72 | 0.30 | 1.34±0.1 | | #20 | 0.50 | 0.18/20 | 0.93 | 0.26 | 1.45±0.1 | | #18 | 0.75 | 0.18/30 | 1.14 | 0.28 | 1.70±0.1 | | #16 | 1.25 | 0.18/50 | 1.47 | 0.30 | 2.07±0.1 | | #14 | 2.00 | 0.26/37 | 1.83 | 0.30 | 2.43±0.1 | | #12 | 3.50 | 0.32/44 | 2.70 | 0.35 | 3.40±0.2 | | #10 | 5.50 | 0.32/68 | 3.35 | 0.40 | 4.15±0.2 | | #8 | 8.00 | 0.45/50 | 4.00 | 0.40 | 4.80±0.2 | | #6 | 14.00 | 0.45/13/7 | 5.30 | 0.50 | 6.30±0.2 | | #4 | 22.00 | 0.45/20/7 | 6.90 | 0.60 | 8.10±0.2 | | #2 | 38.00 | 0.45/34/7 | 9.10 | 0.70 | 10.50±0.3 |
2) UL규격 (FILE NO. E482335)
| Style
NO |
온도(℃) |
전압(V) |
AWG NO |
| 3068 |
150 |
300 |
30~16 |
| 3069 |
150 |
600 |
26~20 |
| 3070 |
150 |
600 |
18-12 |
| 3122 |
200 |
300 |
26-16 |
| 3132 |
150 |
300 |
30~4/0 |
| 3512 |
200 |
600 |
21-450kCmils |
환경 유해물질 관련 품질보증 본 제품에는 환경 유해 물질로 규제하는 납(Pb), 수은(Hg), 카드뮴(Cd), 6가 크롬(Cr+6), PPB류, PBDE 류 등이 함유되어 있지 않음을 보증합니다. |
