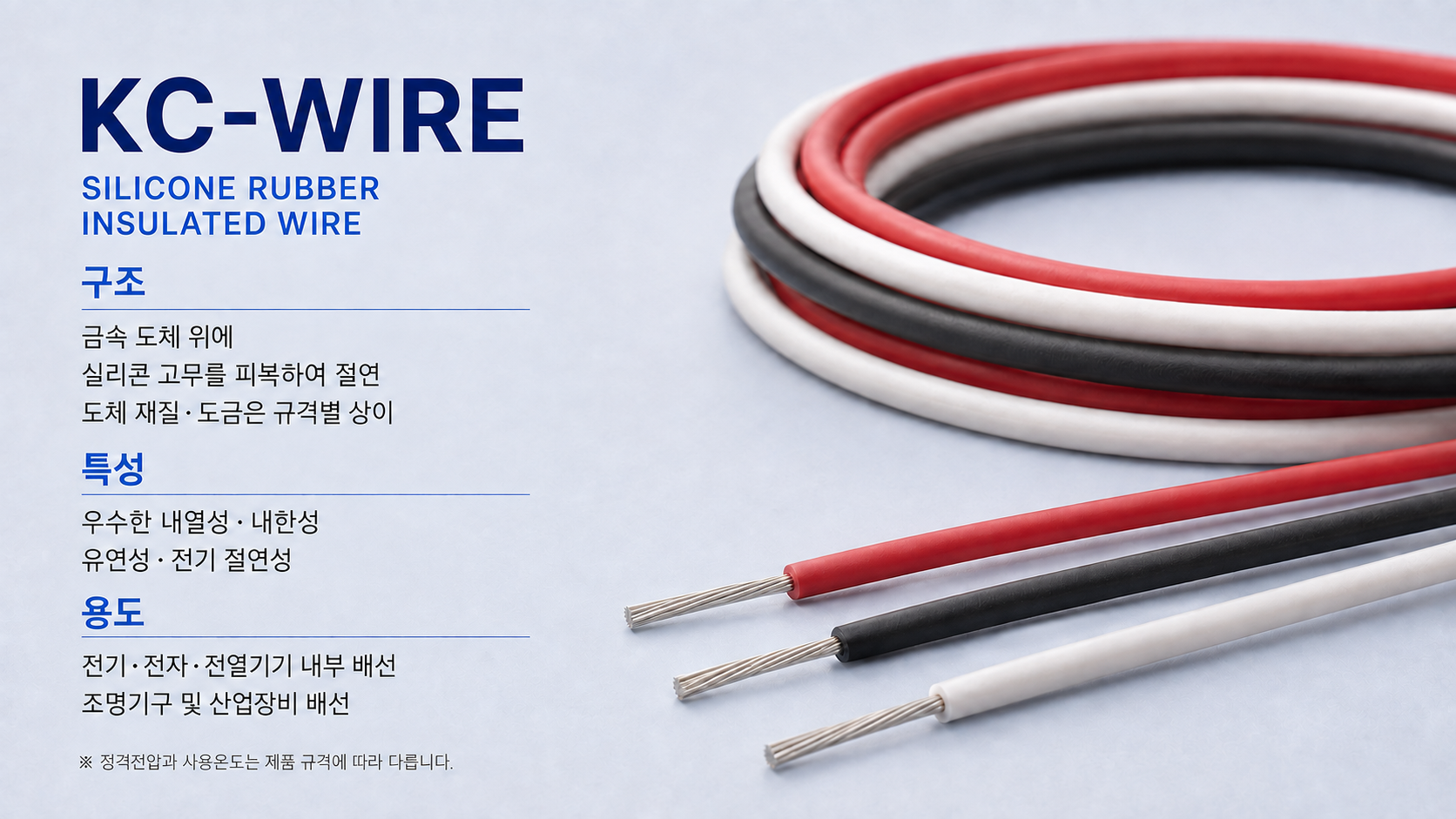

 구조
도체(주석도금 등)위에 실리콘고무를 이용하여 압출한 제품으로 실리콘고무전선의 기본적형태
특성 허용온도 : -60℃ to +200℃ 내열성, 내한성, 내후성, 전기 절연성이 우수함. 고인열, 고전압등 다양한 목적에 따라 용도 변경이 가능함. SRG 대비 유연성이 요구되는 환경에 사용
용도 고압용에 널리 사용(조명기구,고압트랜스,점화케이블등) 복합케이블의 1차 절연체로 널리 사용
제품규격 1) 일반규격
| 도체(CONDUCTOR) |
절연두께
(mm) |
완성외경
(mm) |
| 단면적(SQ) |
소선경/소선수 |
외경(mm) |
| 0.30 |
0.18/12 |
0.72 |
0.55 |
1.80±0.1 |
| 0.50 |
0.18/20 |
0.93 |
0.60 |
2.13±0.1 |
| 0.75 |
0.18/30 |
1.14 |
0.70 |
2.54±0.1 |
| 1.25 |
0.18/50 |
1.47 |
0.30 |
2.07±0.1 |
| 2.00 |
0.26/37 |
1.83 |
0.30 |
2.43±0.1 |
| 3.50 |
0.32/44 |
2.70 |
0.35 |
3.40±0.2 |
| 5.50 |
0.32/68 |
3.35 |
0.40 |
4.15±0.2 |
| 8.00 |
0.45/50 |
4.00 |
0.40 |
4.80±0.2 |
| 14.00 |
0.45/13/7 |
5.30 |
0.50 |
6.30±0.2 |
| 22.00 |
0.45/20/7 |
6.90 |
0.60 |
8.10±0.2 |
| 38.00 |
0.45/34/7 |
9.10 |
0.70 |
10.50±0.3 |
2) UL규격 (FILE NO. E482335)
| Style
NO |
온도(℃) |
전압(V) |
AWG NO |
| 3068 |
150 |
300 |
30~16 |
| 3069 |
150 |
600 |
26~20 |
| 3070 |
150 |
600 |
18~12 |
| 3122 |
200 |
300 |
26~16 |
| 3132 |
150 |
300 |
30~4/0 |
| 3512 |
200 |
600 |
21~450kCmils |
환경 유해물질 관련 품질보증 본 제품에는 환경 유해 물질로 규제하는 납(Pb), 수은(Hg), 카드뮴(Cd), 6가 크롬(Cr+6), PPB류, PBDE 류 등이 함유되어 있지 않음을 보증합니다. |
