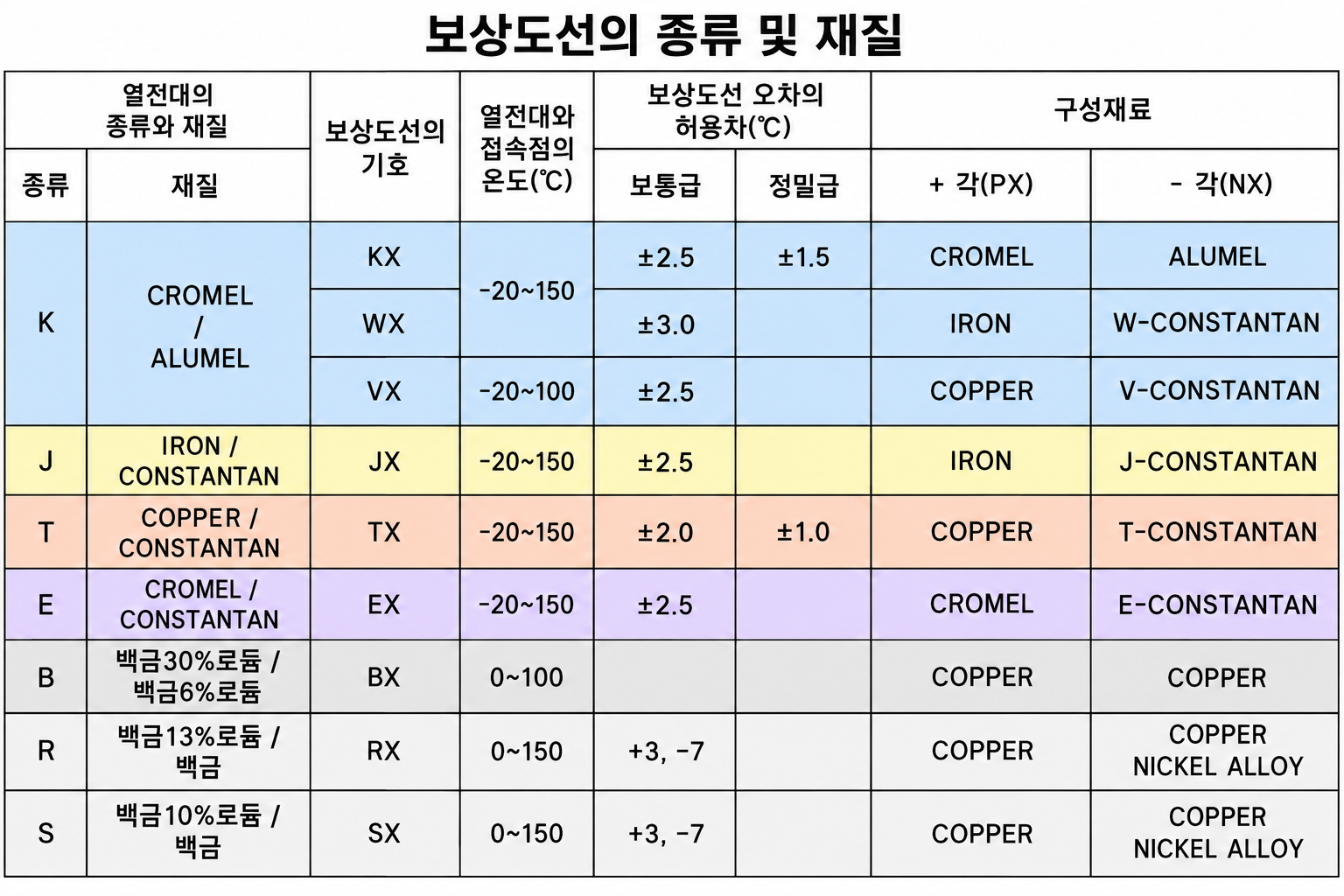

보상도선이란?

보상도선은 열전대와 온도계·조절계 사이를 연결하여 온도 신호를 전달하는 전선입니다. 사용하는 열전대 종류에 맞는 도체를 적용해 연결 배선에서 발생하는 측정 오차를 줄입니다.

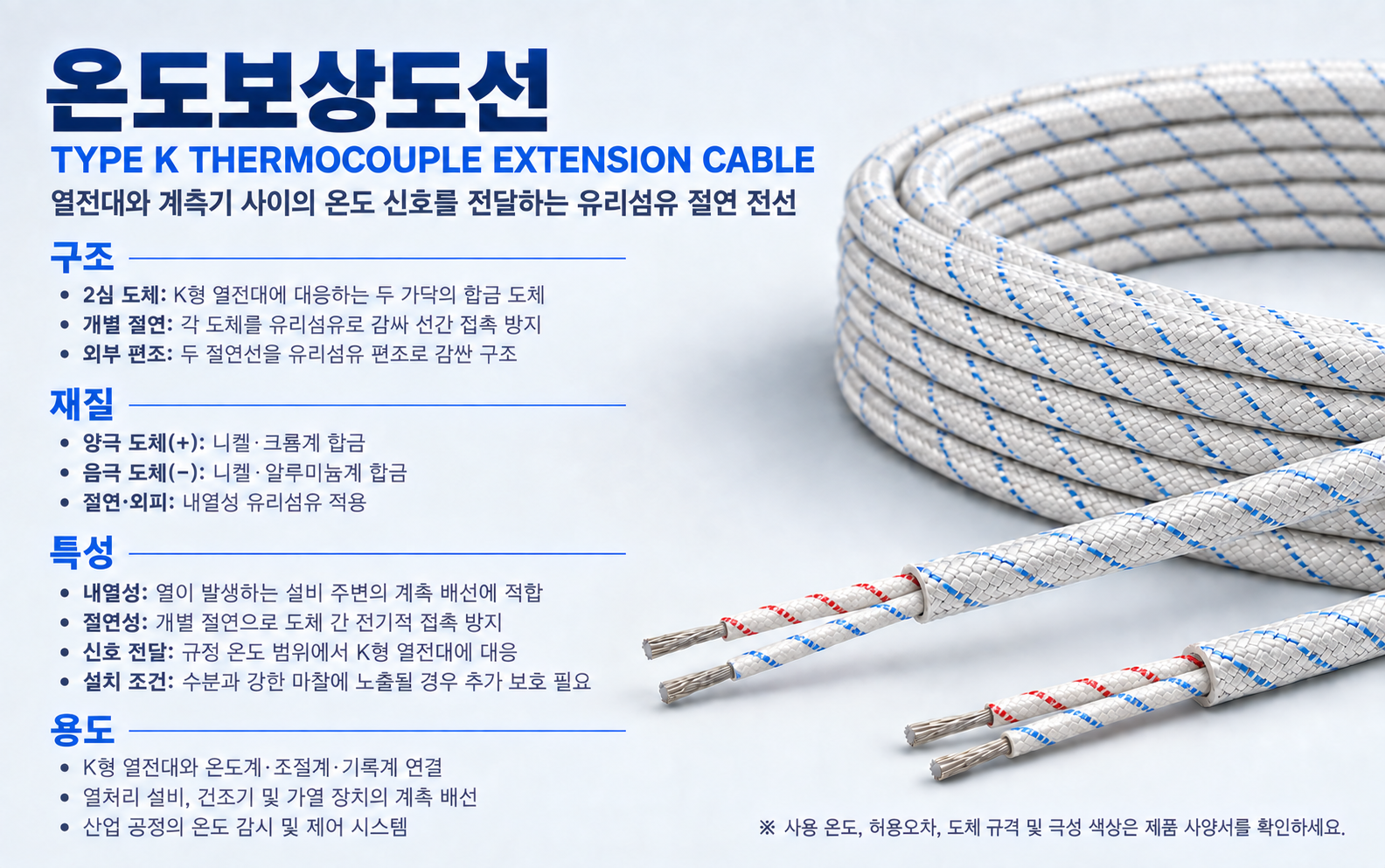

GG형 보상도선

GG형 보상도선은 속심의 개별 절연과 외부 피복에 모두 유리섬유(Glass Fiber)를 적용한 제품입니다. 유리섬유의 내열성과 전기 절연성을 갖춰 열이 발생하는 산업 설비 주변의 온도 계측 배선에 사용됩니다.

• 속심 절연: 각 도체를 유리섬유로 개별 절연하여 선간 접촉 방지
• 외부 피복: 유리섬유 편조로 내부 절연선을 감싸 보호
• 주요 용도: 열전대와 온도계·조절계·기록계 연결, 열처리 설비·건조기·가열 장치의 온도 계측 배선

※ 사용 온도와 허용오차는 제품 사양에 따라 달라집니다. 수분·액체 또는 강한 마찰에 노출되는 환경에서는 추가 보호가 필요합니다.
