보상도선이란?

보상도선은 열전대와 온도계·조절계·기록계 사이를 연결하여 온도 신호를 전달하는 전선입니다. 사용하는 열전대 종류에 맞는 도체를 적용해 연결 배선에서 발생하는 측정 오차를 줄입니다.

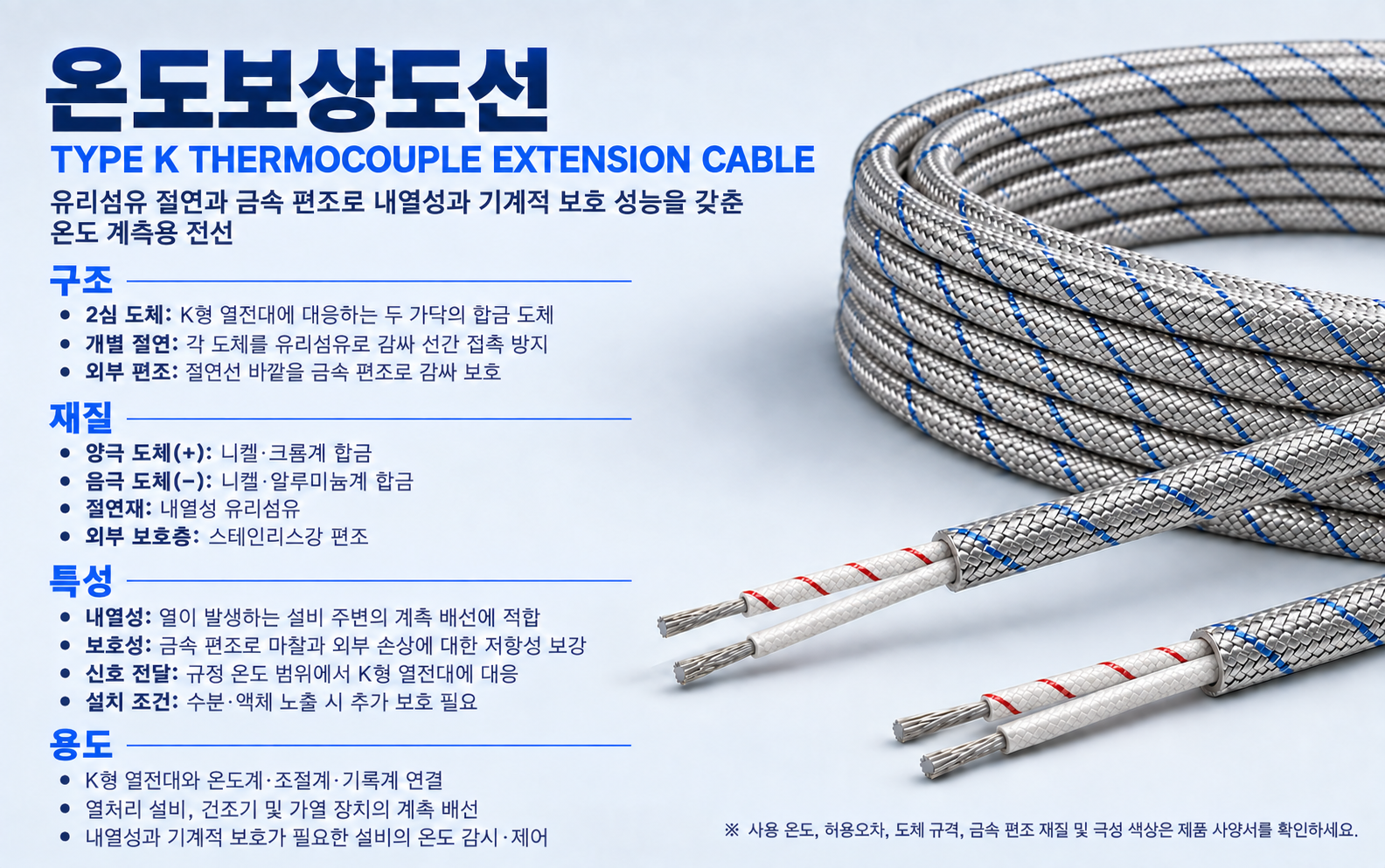

GS-TYPE 보상도선

GS-TYPE은 속심을 유리섬유로 절연하고, 외부를 스테인리스강 금속 편조로 감싼 보상도선입니다. 유리섬유의 내열성과 금속 편조의 기계적 보호 기능을 갖춰 산업 설비의 온도 계측 배선에 사용됩니다.

구조 및 재질

• 도체: 사용하는 열전대 종류에 맞는 합금 도체 적용
• 속심 절연: 각 도체를 유리섬유로 감싸 선간 접촉 방지
• 외부 보호층: 스테인리스강 편조로 내부 절연선을 감싸 보호

주요 특성

• 내열성: 열이 발생하는 설비 주변의 온도 계측 배선에 적합
• 보호성: 금속 편조가 마찰과 외부 손상으로부터 내부 절연선을 보호
• 신호 전달: 열전대와 계측기 사이의 온도 신호 연결에 사용

주요 용도

열처리 설비, 건조기, 가열 장치 등 내열성과 기계적 보호가 필요한 산업 설비의 온도 감시·제어 배선에 사용됩니다.

※ 사용 온도, 허용오차, 도체 규격 및 극성 색상은 제품 사양을 확인해 주세요. 수분·액체에 노출되는 환경에서는 추가 보호가 필요합니다.
